普通基站天線的信號覆蓋半徑通常在 100 米到 15 公里之間，其覆蓋面積會因性能差異而有所不同。若要覆蓋半徑 10 公里的范圍，選用普通 5G 基站天線大約需要 1682 個；而采用深圳晟達通訊的高增益基站天線，僅需 500 個左右即可實現。

可見，一款優質的高增益基站天線，能輕松將覆蓋面積提升 10 倍。

剖析基站天線內部結構

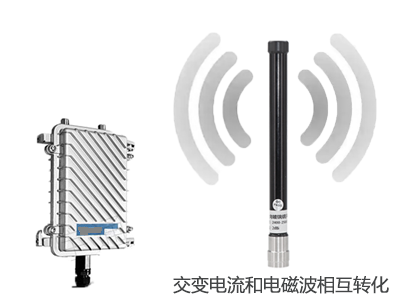

基站天線的工作原理，本質是交變電流與電磁波的相互轉換：當終端設備需發送指令信號時，電流經基站天線內部作用形成電磁波，再由基站天線發射出去；反之，終端接收指令信號時，電磁波需通過基站天線內部結構轉換為交變電流，而后輸出給終端設備。因此，要實現這種快速且穩定的轉換，基站天線的內部結構必須具備專業性與穩定性。

基站天線的內部結構主要包含四個部分，每個部分都承擔著特殊功能：

1、輻射單元：作為交變電流與電磁波相互轉換的核心部件，常見類型包括偶極子輻射單元、微帶貼片輻射單元、縫隙輻射單元、螺旋輻射單元等。不同輻射單元各具特性，可適配不同的應用環境。

2、饋電網絡：如同 “指揮家” 一般，負責合理分配信號并控制相位，確保信號精準傳輸至每個輻射單元。它通常由傳輸線、功分器、耦合器、移相器組合而成，各組件均有其特定功能。

3、反射板：主要作用是反射電磁波，引導其按正確方向傳播，常見類型有平面反射板、拋物面反射板、角反射板。

4、外罩：主要對基站天線內部結構起到物理保護作用。

前面我們已經了解了基站天線的內部結構及各部分的作用，也知道哪怕是角度或位置的細微調整，都可能讓基站天線的性能發生翻天覆地的變化。那么，選擇不同的材料，又會帶來怎樣的影響呢？

基站天線材料的選擇

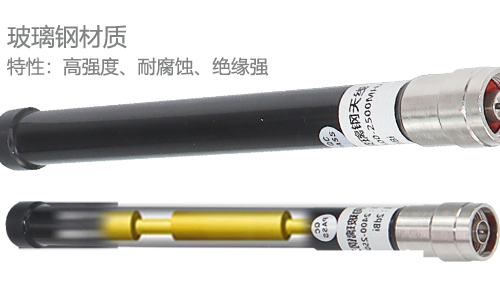

從基站天線最外層的外罩來看，主要采用塑料與玻璃鋼兩種材料。塑料通常選用PP、PC、TPE等，具有易加工、重量輕的物理特性，且相比玻璃鋼，成本更低；而玻璃鋼則具備高強度、耐腐蝕、絕緣性強的優勢。

內部的反射板部件因需兼顧良好的可塑性與導電性，常見材料為鋁、銅等；輻射單元和饋電網絡同樣優先選擇導電性強的材料，一般也是銅和鋁，在特殊情況下，還會選用不銹鋼、PCB、覆銅陶瓷、銅箔等。絕緣體材料則多采用塑料與樹脂。

對于企業或采購商而言，在確保性能達標的前提下，成本是需要考量的重要因素，因此可優先選擇塑料、鋁等低成本材質。

 種常見的基站天線分類

隨著技術的發展及實際場景的需求，如今的基站天線類型日益豐富，其中最常見的分類方式及對應類型如下：

按頻率分類

• 低頻段基站天線：頻段范圍通常在 600~900MHz

• 中頻段基站天線：頻段范圍一般在 1800-2600MHz

• 高頻段基站天線：頻段范圍多為 24.25-52.6GHz

  按頻率方向分類

• 全向基站天線：可實現 360°環繞擴散電磁波

• 定向基站天線：能集中向一個方向發送和接收電磁波

  按極化方式分類

• 雙極化基站天線：具備兩種極化方式，常見的為 ±45° 極化

• 單極化基站天線：僅具備垂直極化或水平極化中的一種

  按是否有源分類

• 有源基站天線：配備信號放大器、功率放大器等可提升天線性能的配件

• 無源基站天線：不配備信號放大器、功率放大器等相關配件

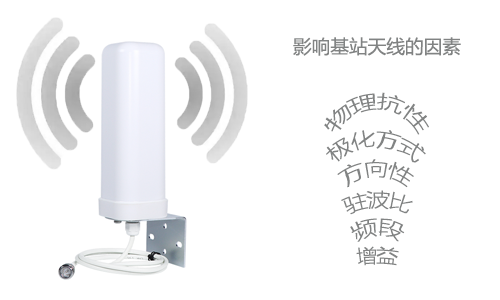

影響基站天線性能的幾大關鍵因素

影響基站天線性能的因素有內在和外部兩類，外部因素主要是周圍環境，環境越復雜，輻射范圍受影響越嚴重。

內部因素主要有：

1. 增益：越高則輻射范圍越大、強度越高。

2. 方向性：電磁波輻射方向越集中，信號越強，反之則較弱。

3. 頻段：需匹配基站工作頻段（4G 為 700~2600MHz，5G 為 Sub~6GHz 或毫米波），且?guī)捲礁咝盘栐綇?，反之較弱。

4. 極化方式：雙極化搭配 MIMO 技術可有效提升頻譜利用率。

5. 駐波比：建議≤1.5，越高功率浪費越大。

6. 物理抗性：工作溫度及防風防水等級。



強烈推薦兩款：2.4G基站天線和5G基站天線

16 年通信天線研發生產經驗，超百家企業實力選購認證，基站天線首選兩款：2.4G 玻璃鋼天線和 5G 炮筒全向天線

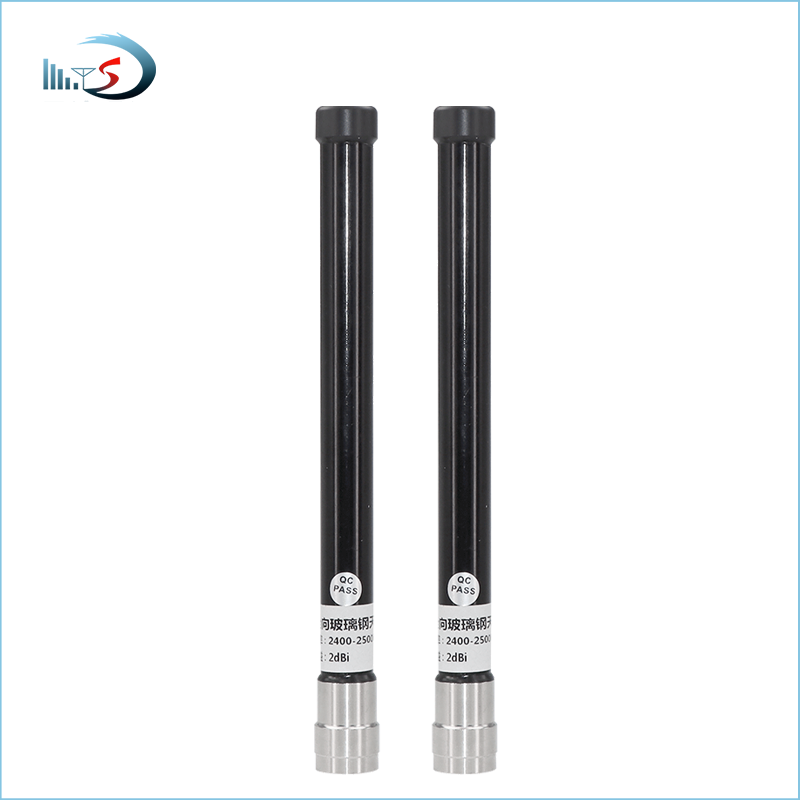

產品一：晟達通訊偏遠地區專屬 2.4G 玻璃鋼天線 —— 高增益、覆蓋遠
場景：郊區及偏遠區域
需求：低成本、少數量覆蓋指定區域
推薦產品：2.4G 玻璃鋼高增益全向天線

產品性能
頻段：2400~2500MHz/5150~5180MHz
增益：8~12dBi，提升信號強度與覆蓋半徑達 5 倍
方向性：全向輻射，擴大覆蓋面積，減少信號盲區
極化：垂直 / 水平極化，搭配 MIMO 技術提升頻譜利用率
駐波比：≤2.0，降低信號衰減
物理抗性：IP67 防雨防水，抗風 50m/s，工作溫度 - 40℃~+85℃，適應惡劣環境
價值：建站數量減 40%，網絡成本降 20%，覆蓋面積升 10 倍

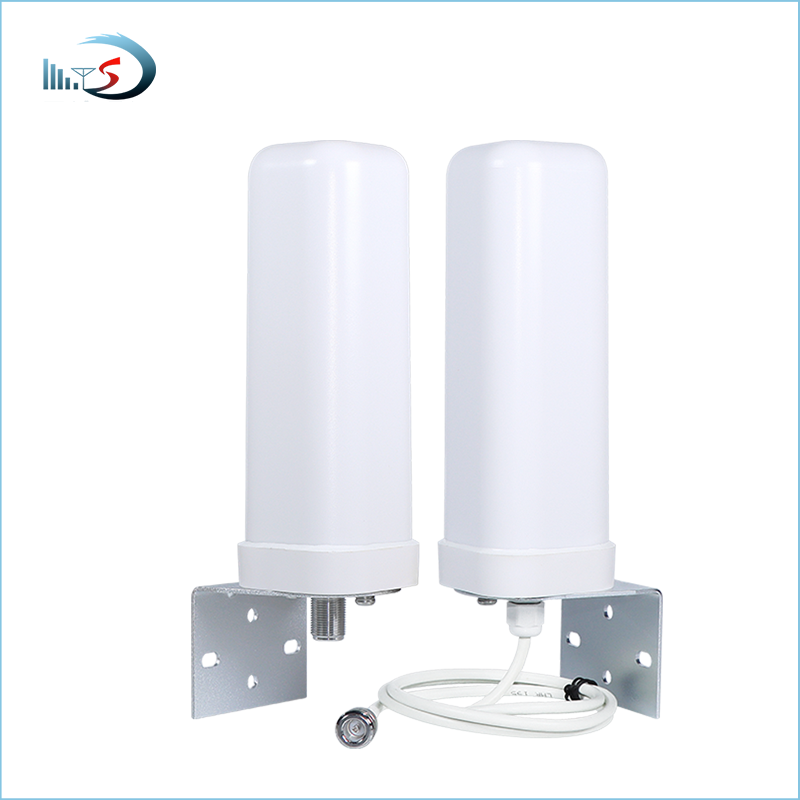

產品二：繁華城市專屬 5G 炮筒全向天線 —— 抗干擾、信號穩
場景：人口密集、高樓多區域
需求：減少干擾，保障信號穩定傳輸
推薦產品：5G 炮筒高增益定向天線

產品性能
頻段：698~3000MHz（5G），提升速率 20%
增益：4~10dBi，增強信號，降低環境干擾
方向性：定向輻射，集中信號，減少衰弱與干擾
極化：垂直 / 水平極化，搭配 4T4R MIMO 技術提升信號利用率
駐波比：≤2.0，降低信號衰減
物理抗性：IP67 防雨防水，抗風 50m/s，工作溫度 - 40℃~+65℃，適應城市環境
價值：干擾減 20%，投訴降 40%，覆蓋面積升 9 倍

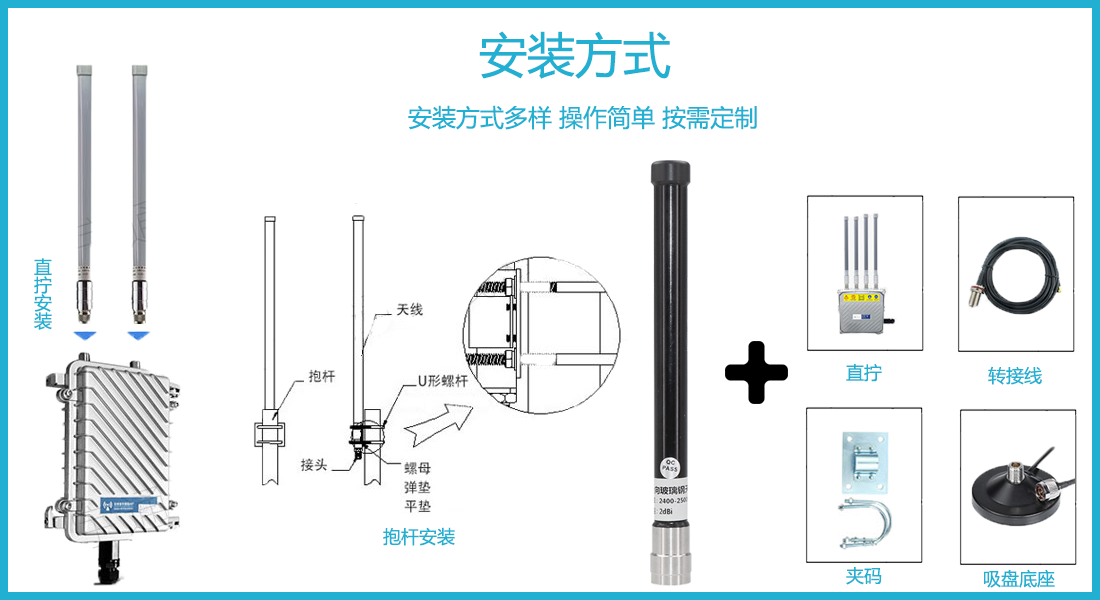

基站天線的安裝方式

基站天線的安裝環境選擇至關重要，需遵循兩大原則：減少信號遮擋和降低饋線信號損失。針對特殊環境，還需搭配專屬配件，如高溫環境加配散熱片、嚴寒環境加裝加熱設備。偏遠郊區可在鐵塔頂部安裝，通過 U 型夾或 L 型夾固定；繁華城市可在樓頂進行桅桿安裝。安裝方式并非固定，需根據實際場景選擇適配方案。

基站天線的未來

隨著 5G 市場的成熟與規模化，5G-A 已嶄露頭角，廣州、蘇州等多地已啟動試點項目。這對基站天線提出了新要求：更高容量、更快傳輸速率、更輕小化等。而隨著人工智能的發展，其智能化要求還將不斷提升。同時還會對無人機天線、wifi天線、數字電視天線等通訊天線，提出同樣的要求，與整個通訊行業一起前進。
